算力之巅的孤独：台积电如何定义AI时代

作者：大宇；来源：X，@BTCdayu 所有AI故事的终点，都在这家公司。

引子

市场在AI产业链上不断寻找着一个个当下的明星，先是芯片、再是存储、再是光模块，后来是电力。每隔几个月，就有新的故事被人追逐。

但大多数故事，最终都与一家位于新竹的公司有关。

英伟达Blackwell在它这里流片，AMD的MI400在它这里流片，谷歌TPU在它这里流片，亚马逊Trainium在它这里流片，微软Maia同样如此。

HBM内存颗粒由海力士和美光生产，但本质上仍是高带宽DRAM堆栈，只有通过先进封装贴近计算芯片，才能释放真正价值。

这家公司是台积电。

它是AI中最重要的卖水人——研究AI，这是一家绕不过去的公司。

当前，它正在AI时代经历一次商业模式的根本性升级，从"按片计费的标准化代工厂"，变成"AI算力基础设施里的隐性收费节点"。这种升级比市值高低更值得关注，因为它决定了未来五到十年这家公司估值参照系会从哪里搬到哪里。

一、产业重塑的来时路

1987年，半导体行业是垂直整合（IDM）模式的天下：英特尔、德州仪器、摩托罗拉，每一家都既设计芯片又自建工厂。

56岁的张忠谋在台湾新竹拿着2.2亿美元启动资金，做了一件当时几乎所有人都认为荒唐的事——他要开一家只做制造、不做设计的半导体公司。

张忠谋的想法是反过来——他不和任何客户竞争，只专注把别人的设计图变成晶圆。

他说，"我的公司不生产自己的产品，只为半导体设计公司服务。"

这句话，重塑了半导体产业， "代工"成为一个独立、可信任的环节，一个没有工厂的芯片设计公司有了生存空间；也成就了台积电霸业。今天市值4万亿美元的英伟达、市值1.8万亿美元的博通、市值5500亿美元的AMD，他们的诞生都站在台积电这个商业模式假设之上。

张忠谋赌对了。

台积电从1987年到今天用了38年时间，跨过了几个关键的技术拐点：

• 2003年铜制程突破——自主研发击败了IBM的同期方案，确立技术自信
• 2004年浸没式光刻——和当时还远算不上垄断者的荷兰阿斯麦合作开发新一代光刻机，缔造了未来二十年的"代工厂—光刻机"战略同盟
• 2014年拿下苹果A8——第一次成为苹果主力代工厂，从此苹果芯片的迭代周期开始定义台积电的节奏
• 2025年2纳米量产——继续保持每两年一代的迭代速度，把三星和英特尔甩在一代之外
• 2025年英伟达取代苹果成为最大客户——AI时代正式压过消费电子时代

如今的台积电在2025年第四季度的全球晶圆代工收入中占70.4%（TrendForce口径）。在7纳米及以下的先进制程领域，它的份额接近90%。在3纳米及以下的最先进节点，它处于绝对领先地位。在AI加速器的高端代工与先进封装环节，市场地位几乎是排他性的。

它的客户名单囊括了今天科技世界几乎所有重要公司——苹果、英伟达、AMD、博通、高通、联发科、谷歌、亚马逊、Meta、微软。这些公司互为竞争对手，却把最核心的设计图都交给同一家公司制造。这是产业里极少见的信任结构。

它由魏哲家担任董事长兼执行长（2024年6月接班），下面有两位资深共同营运长——秦永沛（1987年加入的元老，工研院出身，被内部尊称为"秦公"）和米玉杰（1994年加入，IBM研究背景，2022年IEEE Frederik Philips Award得主）。第三代接班梯队（侯永清、张晓强）也已经在副营运长的位置就位。这是产业里少有的、把传承制度化的科技公司。

它在2025年贡献了1224亿美元营收、552亿美元净利润，全球员工接近9万人。它的市值在2026年5月初约2.1万亿美元，是全球第六大公司。

二、四个特点

1. 它是产业链的核心

市场习惯把AI算力链拆成三段：算力（英伟达）、存储（HBM三巨头）、光互联（博通、迈威尔）。但每一段追到最深处，都会停在台积电门口，而且每一家都离不开它。比如，英伟达短期看不能把下一代Rubin芯片转去三星或英特尔，那会导致英伟达的份额被云厂商自研芯片蚕食——那些自研芯片会在台积电做。

任何AI格局变化激烈，但台积电稳坐钓鱼台，谁胜谁败对台积电都影响极小。

甚至英伟达都面临多方冲击，而台积电甚稳。

2. 它是层层加码的"价值堆栈"

存储、封装、光互联，台积电"每段都参与"，但这种说法其实还不够准确，因为AI每一次升级，都不是把一颗芯片做得更好，而是把更多的"台积电含量"压进同一个系统里，层层加码。

第一层是先进制程。

GPU、专用芯片、CPU、HBM的逻辑基座——所有最贵的硅都在台积电做。HBM颗粒由海力士和美光生产，但HBM4时代起，颗粒下面那块逻辑基座必须用先进逻辑制程，台积电在2025年技术日确认提供12纳米和3纳米的HBM4基座代工。HBM卖得越好，台积电也越赚。

第二层是先进封装。

GPU和HBM颗粒不能简单焊在一起，必须通过CoWoS这种2.5D / 3D封装把它们拼成一颗"系统级芯片"。整个AI链上最稀缺的资源就是这一道工序，台积电据产业链估算占据85%以上的份额。每颗AI芯片在台积电这里被收两次费——晶圆制造一次，先进封装一次。

第三层是光互联。

当GPU集群从机架走向整层楼，铜缆在能效和带宽上撞到物理墙，光互联（共封装光学，CPO）成为唯一出路。它最大的工艺难点是把光子芯片和电子芯片以亚10微米精度堆叠——这件事的产业级良率门槛，目前真正跨过去的只有台积电。英伟达和博通的下一代CPO交换机，背后都指向台积电的光互联工艺。如果这一层兑现，台积电的角色就从"芯片制造商"扩展到"机架内外数据搬运效率的隐形受益者"。

别人越扩张，台积电越接近不可替代——AI的每一次升级，都不是多卖一颗芯片，而是多压进一层台积电的收费权。

3. 商业模式正从"按片计费"升级为"基础设施收费"

过去几十年，台积电的核心商业模式是按晶圆收费。客户给设计图，台积电按制程节点和良率结算每片晶圆的价格。这是个标准化、有边际、有周期的生意。

但AI时代正在改写这个模式。3纳米产能预订到2027年。2纳米产能排到2028年。CoWoS封装从2026年到2027年都被预订满。CoWoS价格在2025到2026年累计上涨约20%没遇到客户抵抗。台积电在2026年初对所有先进制程涨价6%—10%也顺利落地。客户为锁定产能愿意接受加急溢价。

台积电卖的不再是晶圆，而是AI算力链上最难替代的产能配额。

台积电的参照系正在从"制造业"向"基础设施"靠拢。后者对应的是阿斯麦这种现金流稳定、产能稀缺、议价权完全在自己手里的公司——它们享受的估值倍数比制造业显著更高。

4. 盈利能力已经突破了天花板

重资产制造业有一条隐形的天花板，无论品牌多强、规模多大，全球大型重资产制造企业的净利率几乎全部在5–15%之间。这条天花板是物理规律，因为重资产 = 持续大额折旧+设备维护+产线扩张，这三项成本不会因为品牌好就消失，这就会压制利润率。

这也是为什么英伟达净利率高，市场给的估值也高，因为它不建厂、不折旧，把重资产的脏活累活全部外包出去了；也是为什么英特尔作为重资产制造企业，一度需要政府和商业资本拯救的原因。

但台积电不同，他的重资产投入越来越大，但利润率反而越拉越高。

台积电24年资本开支，约298亿美元，25年约400亿美元，26年指引预计520-560亿美元，两年时间，资本开支接近翻倍。

但是有意思的是，看同期的利润率，竟然也在上升，从24年的40.5%连年稳定上升，2026年Q1最新数据是50.5%。

资本开支翻倍、折旧加重，但台积电的利润率反而创新高。台积电已经不是在重资产制造业做到了最优的利润率，而是把天花板直接抬走了。

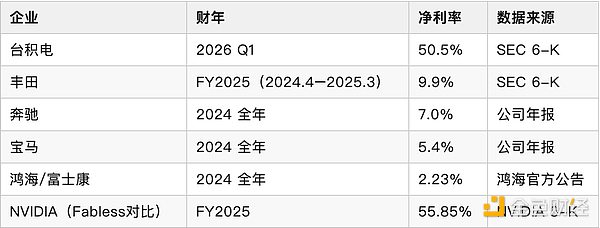

下面这个图对照一看会更直观：

三、第一根支柱：制程的统治

台积电在最先进制程上领先三星和英特尔大约一代到一代半。

2025年第四季度，台积电按计划量产了2纳米节点，台积电在主流先进逻辑客户导入上保持领先，2纳米产能预订已经排到2027年——苹果A20、AMD服务器芯片、谷歌TPU、亚马逊Trainium都在等这个节点。高通也已经把下一代旗舰芯片主要订单交给台积电。

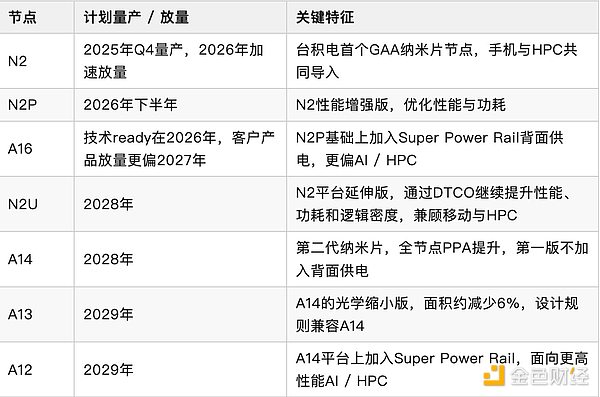

更关键的是，台积电在2纳米之后的路径已经画好了：

2025年第四季度，台积电N2按计划进入量产。相比之下，三星2纳米虽然已经进入追赶阶段，但公开报道仍显示其良率大致停留在中五成附近，距离顶级外部客户要求的稳定量产还有距离。英特尔18A已经用于内部产品，并率先引入PowerVia背面供电，但外部代工客户导入、大芯片良率和经济性仍需要更多产品验证。因此，先进制程的竞争不能只看谁先发布PPT，而要看谁能把节点稳定交到苹果、AMD、英伟达和云厂商手里。

A16特别适合引入"背面供电"技术，正面金属层全部留给信号，同时减少布线拥塞和电压降，对AI加速器和高性能计算芯片来说，电流供应、压降控制和信号布线越来越接近物理瓶颈，背面供电正是为这个瓶颈准备的。但手机芯片的需求不同。手机更看重成本、功耗、面积、IP复用和量产稳定性，不一定需要为背面供电承担额外复杂度。

因此，能看到上面时间表中，A14 / A13 是面向手机客户多一些，比如苹果；而A16 / A12更偏AI 服务器HPC节点，这是台积电路线图里最聪明的地方：它没有用一条路同时服务所有客户，而是把先进制程拆成两条轨道——手机客户贡献规模，AI客户贡献溢价；客户端节点负责起量，HPC节点负责冲性能。

有意思的是，在A14量产之前，台积电还可以不急着买阿斯麦最新款的光刻机（一台几亿美元），可以靠工艺先优化着用，这一定程度上保留了议价权。

总体来说，在制程上领先一代半、核心客户高度绑定、未来五年路线图清晰，这是台积电的胸有成竹。

四、第二根支柱：封装的"收费站"

今天最贵的AI芯片，已经不是一颗芯片，而是一套系统。

英伟达Blackwell的物理形态是一块超过手掌大小的"基板"，上面集成了两颗主计算芯片、八组HBM内存堆栈、I/O控制单元、电源管理单元——加起来近百颗芯片组成一个系统。

把这些芯片在亚10微米精度下拼到一块基板上，这道工序叫CoWoS（Chip-on-Wafer-on-Substrate，"芯片堆晶圆堆基板"）。CoWoS是台积电2012年开始投入的封装工艺。在AI加速器市场上，它今天是事实上的标准——英伟达Blackwell、AMD MI350、Google TPU、Amazon Trainium、Meta MTIA都走这一道。英特尔和三星都有自己的封装方案——英特尔的Foveros/EMIB、三星的I-Cube，但在英伟达这类最高端AI GPU的大规模量产封装上，目前主通道仍然是台积电CoWoS，三星和英特尔还没有形成同等级别的客户验证和量产份额。主要有几个原因：

• 一是技术成熟度差几档（CoWoS十多年的良率积累没人追得上）；
• 二是客户的设计已经绑定台积电的工艺规则，切换要重新设计芯片；
• 三是最关键的，利益冲突——台积电是世界上唯一的"纯代工厂"，自己绝不下场和客户竞争。三星和英特尔既做代工，也有自己的芯片和存储业务。对英伟达、AMD、博通这些客户来说，把最核心订单交给潜在竞争者，天然有心理成本和战略成本。

CoWoS改变了台积电在芯片上的赚钱模式，它在每一颗AI芯片上扮演两个角色：

第一是晶圆制造。

比如，英伟达的GPU主计算芯片由台积电N3/N4P工艺制造，赚第一笔钱。

第二是先进封装。把这颗GPU、加上从SK海力士或三星买的HBM内存、I/O控制、电源管理，拼到一块基板上，赚第二笔钱。

一颗芯片，赚两次钱。

这个赚钱还只会越来越凶。目前，先进封装收入占台积电总营收，2025年约8%，2026年预计跨过10%。这个数字本身不高，但它的增速远超公司整体，台积电自己披露，先进封装的增速会"超过公司平均"，且毛利率正在追平公司平均。

目前台积电积极在扩产能，但是仍然不够，因为需求太大。供应链估计2026年全球CoWoS需求达百万片晶圆量级，英伟达一家就占近六成。

台积电的CoWoS月产能从2023年底的约1.5万片扩到2026年底预计的12—13万片。三年扩了8倍，仍然不够用。主要是因为CoWoS产能是按"晶圆数"算的——一片晶圆上能切出多少个封装。AI芯片的需求从三个方向同时增长：销量在涨、单颗芯片越做越大、每颗芯片配的HBM越来越多，意味着单个封装吃掉的晶圆面积在持续扩大，这导致同样的晶圆产线，能产出的封装数减半。所以"产能扩8倍"和"单颗芯片做大2—3倍"是两条互相抵消的曲线。

这是台积电2026年4月披露的封装尺寸路线图给出的具体数字：

现在（2026年）：5.5倍光刻掩膜尺寸

2027年：9.5倍，可容纳12颗及以上HBM堆栈

2028年：14倍，可容纳约10颗大型计算芯片 + 20颗HBM堆栈

2029年：超过14倍，最多支持24颗HBM5E堆栈

到2029年，单封装上的计算晶体管数量将比2024年提升48倍，大家都想要将更多的东西封在一起，为什么AI芯片必须越做越大？这是物理规则决定的。单颗芯片受光刻掩膜尺寸限制（reticle limit），物理硬上限约858平方毫米。这是光刻设备本身的极限，绕不过去。但AI模型的参数量和算力要求每年在涨，单颗芯片做不到。剩下的方案只有两条：

路径A：多颗小芯片之间通过PCB板/电缆连接（传统多GPU服务器）。延迟高、带宽低、能耗大

路径B：多颗芯片在同一个封装内，通过CoWoS的硅中介层连接。延迟低、带宽高、能耗小

而且HBM内存必须物理上紧贴计算芯片才能发挥带宽，距离每远一毫米，延迟和能耗都会涨。一颗几百亿晶体管的GPU加上192GB的HBM必须装在同一块巴掌大的基板上，没有第二种方案。

所以，需求大而且持久，而目前真正能以大规模、高良率、稳定节奏承接这类旗舰AI封装的，主要还是台积电。这个封装能力的护城河比先进制程还要更深、更新、更不容易追赶。三星追2纳米靠堆良率，英特尔追制程靠18A，但封装这件事，他们没有一家能复制台积电这套"晶圆制造和先进封装一体化"的能力。

下一步还有更激进三维堆叠（SoIC）。CoWoS是2.5D，芯片在中介层上水平互连；SoIC是真正的3D，芯片与芯片垂直堆叠。台积电规划A14-on-A14的SoIC在2029年量产，是英伟达Rubin之后的下一代架构、Google TPU、Amazon Trainium的共同路径。

于是，AI算力的物理天花板，由台积电的封装尺寸定义。

五、第三根支柱：光互联的下一程

铜互联在AI集群里撞墙了，GPU连接已经进入光的时代。

当前，单GPU功耗已经到1000W，下一代到2000W；GPU之间的互联带宽每两年翻4倍；铜缆在224G之后基本不可行，448G几乎做不到。唯一的出路是把光引擎直接集成进GPU或交换机封装内部——这就是共封装光学。它最大的工艺难点是把光子芯片和电子芯片以亚10微米精度堆叠。这件事的产业级良率门槛，目前真正跨过去的只有台积电，台积电的光互联平台（COUPE）在2026年进入量产。

在客户角度，英伟达2025年发布的两款共封装光学交换机，光电集成基于台积电三维堆叠；博通的下一代光互联平台也指向台积电的光互联工艺。

竞争对手的情况是，三星的共封装光学商用计划要等到2029年，整整晚了三年。英特尔在18A之后能不能在光互联上接得住下一代订单，目前是个问号。

这根支柱目前还没有进入台积电的主要贡献中，但已经不远。这意味着，台积电在"AI算力基础设施"这个生态位上，对下一代物理瓶颈也提前作好了准备。

每一次AI物理形态的演进，台积电都在前面等着。

六、客户的反转：苹果时代落幕，AI时代开启

2025年台积电年报里有两位匿名客户：客户A贡献19%（约233亿美元），客户B贡献17%（约215亿美元）。台积电从不点名，但市场普遍推断客户A是英伟达，客户B是苹果——年报口径下两者份额仍非常接近。

2026年1月，黄仁勋在GSA播客上亲口确认：英伟达已是台积电最大客户。

这个反转的意义远超两家公司订单的此消彼长。它标志着全球科技产业的权力中心，正在从"掌握终端"向"掌握算力"转移。

苹果时代的台积电，节奏由iPhone升级周期定义，订单可预测、波动小、客户关系稳定。

英伟达时代的台积电，节奏由超大规模云厂商资本开支决定，订单弹性大、单价持续抬升。

卖方推算英伟达单芯片售价的演进：H100起22000美元，B200起30000美元，下一代R系列预计45000美元量级。更深的层次是——苹果只有一家，但AI时代的"超级客户"是一群。

除了英伟达，博通（替谷歌、Meta、OpenAI设计专用芯片）2026年CoWoS订单预订量预计同比+122%，跃升至台积电前三大客户。AMD的MI400系列、谷歌的TPU、亚马逊的Trainium、微软的Maia——全部都是台积电客户。

云厂商自研专用芯片越多，台积电的客户越分散，单一终端格局对它的冲击越小。

这是英伟达给不了投资者的对冲，英伟达自己不能从"自研专用芯片浪潮"里获益，但台积电可以。

七、一些数据

台积电当前市值约2.1万亿美元，TTM市盈率在30—37倍区间（不同数据口径略有差异），前瞻市盈率约20—25倍。表面看，TTM市盈率比10年均值22倍高了50%以上，似乎不便宜。具体，这个数字要分几个维度看。

观察点一：用forward还是TTM？

台积电正在2025—2026年经历一次盈利能力的台阶式跃升。在这种跃升期，TTM市盈率会系统性地高估真实估值水平——因为分母（每股收益）永远在追分子（股价）。

2025全年净利润552亿美元，2026年大概率突破750亿美元。前瞻12个月每股收益比TTM至少高30%。前瞻市盈率实际只有20—25倍，落在过去10年估值均值上。

但当前的盈利质量、增速、护城河，都远好于过去10年的中位状态——净利率从35%跳到50%、ROE从25%跳到40%、客户结构从消费电子跃迁到AI基础设施。

同样的市盈率倍数，对应的资产质量已经完全不一样了。

用前瞻市盈率看，台积电当前估值在历史均值上，但资产质量是历史最高水平。

观察点二：横向对比，台积电在AI链上贵不贵？

单看台积电自己的市盈率没什么意义，要看在同一条赛道里它处于什么位置——AI链上有限的几个核心标的，谁的"增速—估值"比最好，资金长期会向哪里流。

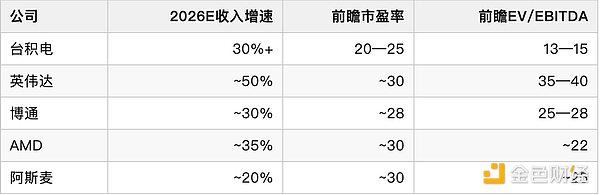

数据如下（前瞻口径）：

台积电是AI链核心标的里是相对更便宜的资产，但增长强劲。

英伟达增速更快、前瞻市盈率也合理，但它面对"客户集中风险 + 自研芯片替代"两层结构性风险；博通主要受益于专用芯片，但代工和封装环节仍然在台积电；阿斯麦是设备龙头，但增速只有20%。

在AI链核心标的里，台积电同时满足"估值在历史均值""增速30%+""护城河最深"三个条件。

观察点三：是制造业还是基础设施？

如果用"制造业"的尺子量台积电，历史均值是22倍市盈率；

但如果用"基础设施"的尺子量（参考阿斯麦、燃气管道、互联网骨干网这些不可替代的稀缺资源），则视角明显不同。

到底应该用哪一个？见仁见智。

不过，从产能预订到2028年、价格连年上涨、客户接受加急溢价、长期毛利率目标从53%上修到56%、客户做完一代设计后再回头的代价极高来看，这些不是制造业的特征，是基础设施的特征。

观察点四：从市值反推

今天2万亿美元的市值，到底要求台积电未来跑出怎样的增速才能撑住？

2万亿美元的现价，本质上要求台积电未来5年净利润年化保持在18%左右。这个数字不容易，但也不离谱。台积电2025年净利润同比增长56%，2026年管理层指引营收增长30%+且毛利率持续扩张——这意味着2025—2026两年净利润大概率年化超过35%。

而且有一个容易被忽略的口径细节，台积电管理层在业绩说明会上说"AI加速器收入占比已到高十几个百分点"时，他们的口径只包含GPU、AI加速器、HBM控制器，不包含云端CPU、不包含边缘AI芯片、不包含手机里跑模型的神经网络处理器。但这些"不被算成AI"的部分，几乎也都跑在台积电的先进制程上。也就是说，台积电对外讲AI敞口时是偏保守的——这一点反而增加了它指引的可信度，同时意味着它实际从AI时代获得的总收益，比管理层口径下的数字更广。

这种"自己把自己说小"的口径选择，是台积电管理层一以贯之的风格。它不刻意制造预期，反而让兑现的弹性更大。

八、风险

一是世界不太平，到处在打架。

二是2纳米与1.6纳米良率爬坡。

三是海外厂毛利率稀释。现在台积电加快海外建厂，初期利润率下降是必然，但好的方面看是Q1 2026毛利率反而创了66.2%的历史新高。

四是CoWoS产能爬坡能否兑现。2026年底目标12.5万片月产能。如果年底产业链确认未达11万片是负面信号，超过13万片是显著利好。

总体来说，都是技术上或个人觉得不需要太担心的点。

另外，还有一个隐性的风险，被讨论很多的，就是AI资本开支节奏放缓。

它和台积电自己无关——它取决于上游买单方的钱包。

但这一条，有一个好处是，盯紧头部云厂商的资本开支指引，这是台积电股价2—4个季度的领先指标。微软、谷歌、Meta、亚马逊、甲骨文这五家公司2026年合计资本开支预算约7000亿美元级别（市场预期口径），他们的预算决定英伟达的订单，英伟达的订单决定台积电的稼动率。也正因为台积电在传导链的中段、不是最前端，它的下行波动比英伟达温和、比内存厂厚实。这是它AI链上极稳的另一层含义。

积极的一些数据是，IDC预计2026年全球AI基础设施支出达4870亿美元，同比增长约53%，2029年突破1万亿美元。Dell'Oro预计2030年全球数据中心资本开支达到1.7万亿美元。AI集群正在从一轮产品周期，变成一轮基础设施周期。

如果这个判断成立，台积电不是"顺势受益"，而是端到端资本开支中最不可回避的一环。

但市场疑惑的另外还有一个点是：AI不赚钱大家都完了。

当前全球AI数据中心资本开支的3700—4000亿美元，AI相关年收入只有约600亿美元，投入产出比6:1。摩根大通测算，要让全球AI投资获得10%基础回报，AI每年需要创造6500亿美元收入，和当前差数10倍。OpenAI毛利率仅约33%，最早2030年才能现金流转正。

这意味着AI当前的算力需求短期内是被超大规模云厂商资本开支驱动，而不是被终端商业化驱动。一旦资本开支节奏放缓——无论是因为融资环境收紧还是商业化进度低于预期，台积电最先进节点会出现产能过剩。

AI资本开支不会消失，但节奏的快慢、持续的长短，都会直接决定台积电下一个三年的盈利曲线。这是AI链上所有公司共担的周期性风险。

最贵的从来不是一片晶圆，而是可被验证、可被复制、却几乎无人能复制的制造确定性。

台积电的价值，不再只是把晶圆造出来，而是把AI算力拼出来。
